Поскольку оборудование работает в условиях постоянных знакопеременных нагрузок, просеивающая поверхность подвергается сильному износу. Рано или поздно перед главным механиком или технологом встает задача: какую сетку выбрать на замену вышедшей из строя, чтобы сито служило долго и обеспечивало нужную точность фракции?

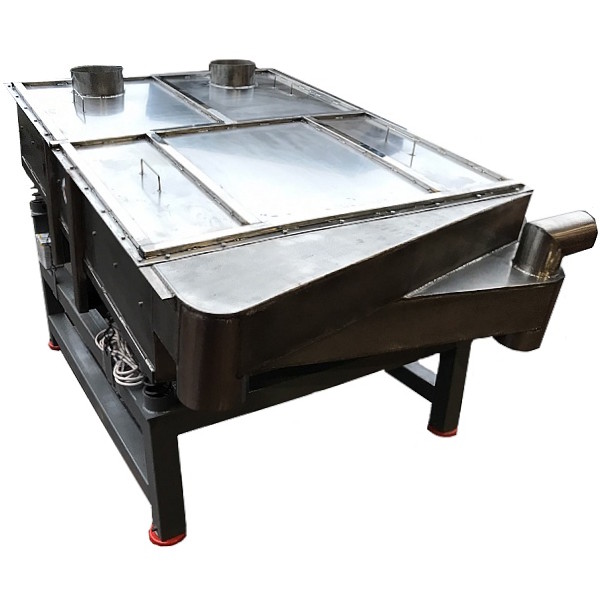

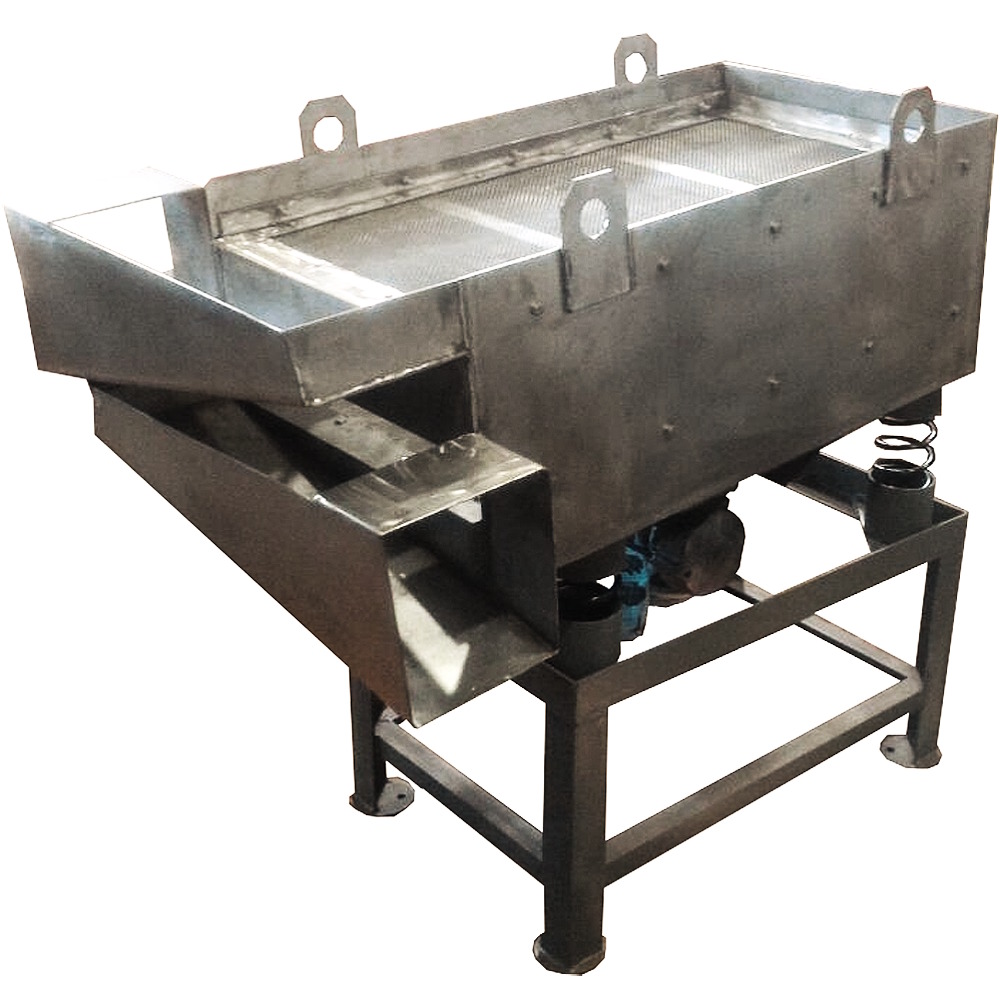

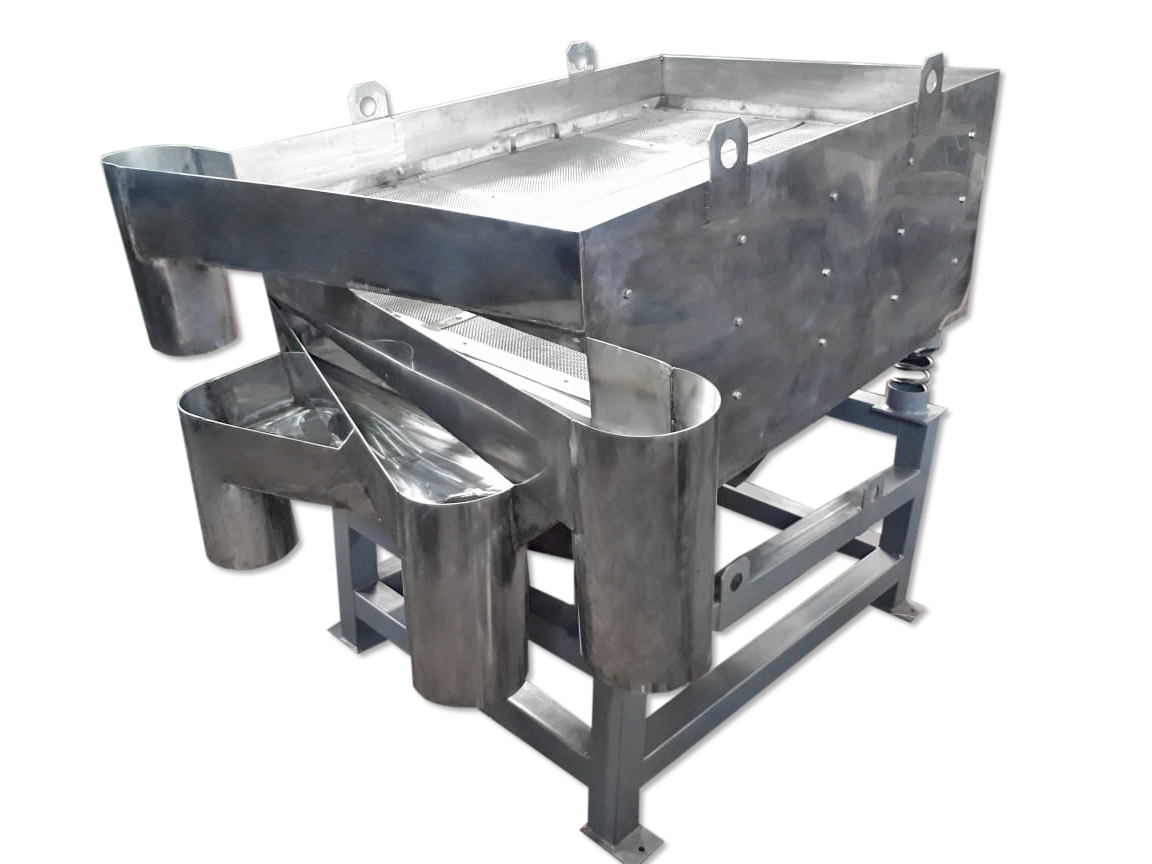

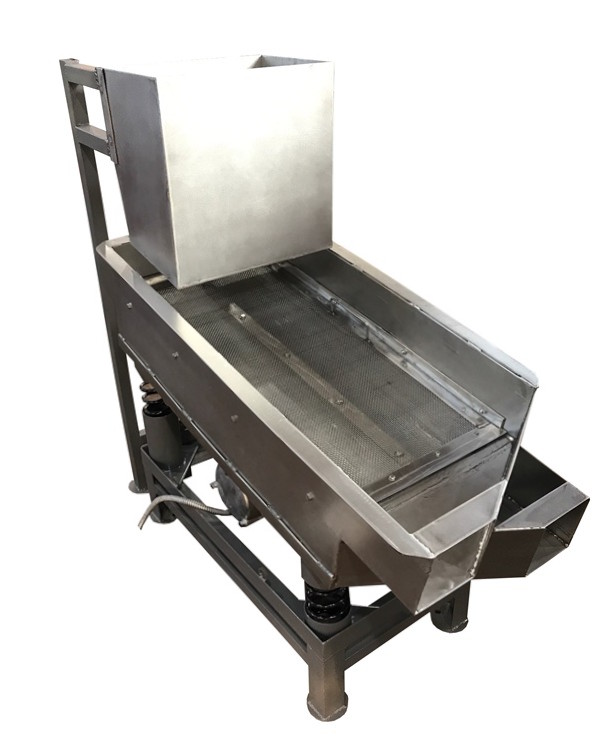

В этой статье мы подробно разберем технические параметры сеток, которые подходят для ремонта и обслуживания всей линейки вибросепараторов серий ВС и ВО: ВО-2Н, ВС-3Н, ВС-5Н, ВС-6Н, ВС-7Н, ВС-8Н, ВС-12Н и т.д.
1. Какую сетку выбрать: материал и тип плетения
Для пищевых продуктов и агрессивных химических сред выбор материала ограничен строгими санитарными и технологическими нормами.
Материал (Марка стали)
-
Нержавеющая сталь AISI 304 (08Х18Н10): Самый популярный вариант для пищепрома (кухонное и пищевое оборудование, посуда, емкости для молока и напитков, элементы декора, перила и трубы внутри помещений, оборудование для легкой химической и фармацевтической промышленности). Устойчива к органическим кислотам, влаге и стандартным моющим растворам.
-
Нержавеющая сталь AISI 316 (10Х17Н13М2): Выбор для химических производств (химическая и нефтегазовая промышленность: резервуары для кислот, щелочей, судостроение и прибрежные зоны, медицинские инструменты и имплантаты). За счет добавления молибдена она выдерживает воздействие хлоридов, щелочей и агрессивных сред.
-
Латунь (полутомпак Л80): Применяется реже, в основном на химпроизводствах, где важно исключить искрообразование при трении, или для специфического сухого просеивания.
Тип плетения
Для всей линейки вибросепараторов ВС и ВО используется исключительно тканая сетка с квадратными ячейками (ГОСТ 3826-82 или ТУ). Она обеспечивает максимальную площадь живого сечения и точность калибровки. Плетение должно быть полотняным (проволоки основы и утка переплетаются через одну).

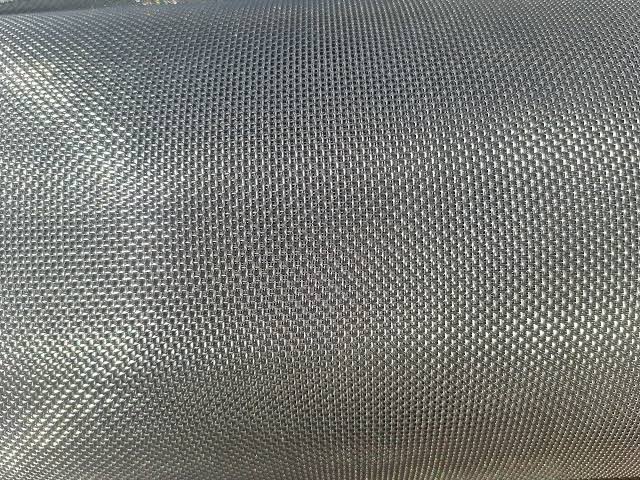

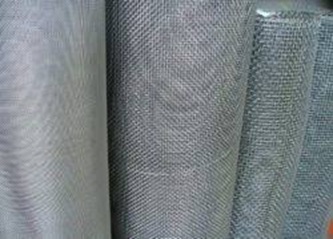

Пример высококачественной тканой сетки из нержавеющей стали в рулонах для сит и сепараторов.
2. Подбор сечения проволоки и размера ячейки
Главная ошибка при замене - выбор слишком тонкой проволоки. На вибросите тонкая сетка быстро растянется и порвется под весом продукта и от вибрации. Слишком толстая проволока уменьшит производительность агрегата.
Оптимальные параметры для популярных фракций:
|
Назначение (продукт) |
Размер ячейки в свету (мм) |
Диаметр проволоки (сечение, мм) |
Рекомендуемый тип сетки |
|---|---|---|---|
|
Мука (контрольный просев) |
1.0 – 1.2 |
0.32 – 0.40 |
Нержавеющая тканая ГОСТ 3826-82 |
|
Сахар-песок, соль |
2.0 – 2.5 |
0.50 – 0.80 |
Нержавеющая тканая повышенной прочности |
|
Сухое молоко, крахмал |
0.5 – 0.8 |
0.25 – 0.32 |
Нержавеющая/Латунная тканая |
|
Химические порошки (крупные) |
3.0 – 5.0 |
1.00 – 1.20 |
Нержавеющая рифленая или тканая жесткая |
Важный нюанс для всей линейки серий ВС и ВО: При работе с мелкими фракциями (менее 0.5 мм) под основную фильтрующую сетку рекомендуется подкладывать опорную (дренажную) сетку с крупной ячейкой (3–5 мм) и толстой проволокой (1.0–1.5 мм). Она принимает на себя вибрационную нагрузку и защищает тонкое полотно от провисания.
3. Особенности монтажа и натяжки сетки на виброситах
Конструкция деки в круглых и прямоугольных сепараторах моделей ВО-2Н, ВС-3Н, ВС-5Н и старших серий требует идеального равномерного натяжения. Если сетка будет натянута слабо, она начнет «хлопать» по опорной обечайке, что приведет к ее мгновенному разрушению по краям из-за усталости металла.
-
Раскрой: Вырезайте полотно с запасом 30–50 мм на сторону для фиксации в натяжном кольце (хомуте).
-
Равномерность: Затягивайте прижимные элементы (болты хомута или клиновые зажимы) строго крест-накрест. На поверхности не должно быть волн, вмятин и провисаний.
-
Использование перфорированных листов: В ряде модификаций оборудования (особенно в старших моделях ВС-6Н, ВС-8Н, ВС-12Н при просеве тяжелых химических порошков) вместо нижней опорной сетки гораздо эффективнее использовать перфорированный лист из нержавеющей стали с круглыми отверстиями. Он служит жестким «вечным» каркасом, поверх которого натягивается тонкая сетка.
Перфорированные нержавеющие листы AISI 304, применяемые
в качестве жесткого опорного каркаса (дренажа) на виброситах.
Где купить сетку для вибросит серий ВС и ВО в Беларуси?
Чтобы минимизировать простои оборудования, важно иметь надежного поставщика с постоянным наличием материала на складе.
В ассортименте нашей компании всегда доступны технологические материалы для предприятий химпрома и пищепрома РБ:
-
Сетки тканые из нержавеющей стали (AISI 304, AISI 316) всех востребованных сечений и размеров ячеек.
-
Латунные сетки для специализированных производств.
-
Перфорированные листы из нержавейки для модернизации узлов фильтрации.
-
Транспортерные сетки для конвейерных линий сушки и мойки.
Мы поставляем продукцию рулонами и в отрез по индивидуальным размерам заказчика со склада в Минске. Поможем точно подобрать диаметр проволоки под производительность и особенности вашего технологического процесса.
