Подбор конвейерной сетки: как выбрать и избежать ошибок

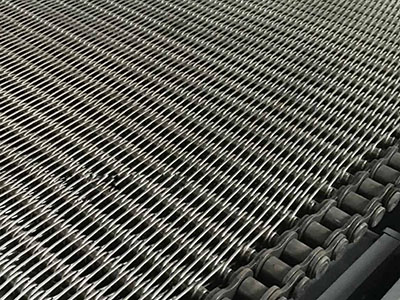

Конвейерная сетка - это один из ключевых элементов производственного ленточного конвейера, обеспечивающий транспортировку продукции вдоль поточной линии. Правильность ее выбора определяет эксплуатационные параметры и безопасность всего производства. Главными факторами, влияющими на сохранность продукта, бесперебойность его изготовления, являются соответствие сетки требуемым характеристикам и ее рабочий ресурс. Ошибочный выбор приведет к постоянным остановкам линии, падению объемов производства, перерасходу средств на ремонтные работы.

Как выбрать сетку?

Существует несколько основных параметров, которые нужно учесть при подборе.

Сфера применения, особенности производстводственного процесса.

Это основные параметры, которые определяют тип сетки и материал, из которой должны быть изготовлены образующие ее проволоки. Например, для перемещения легких предметов используют транспортерные сетки типа 2, 3, 4, а для массивных и крупных предметов – типа 6, в пищевой промышленности чаще используются сетки типов 2, 3, 4, 10, 11.

Как правило, конвейерные сетки используются для подачи предметов в туннельных печах или для других операций: сушка, нагревание, обезвоживание, глазирование, покрытие, мойка, упаковка, термообработка. Начинать нужно с определения области использования и четкой формулировки задач, которые предстоит решать. От вида производства зависят требования к сырью изготовления сетки. Для металлургической промышленности должен использоваться жаропрочный материал, для фармацевтической - химически стойкий, для пищевой - соответствовать гигиеническим нормам.

При определении характеристик конвейерной сетки нужно принимать во внимание и тип готовой продукции. Например, при обработке овощей сетка используется для мойки и сортировки, на хлебозаводе для охлаждения и просушки хлебобулочных изделий, в мукомольном цеху для просеивания муки.

Важный совет: чтобы исключить ошибку нужно предварительно уточнить условия эксплуатации: температуру, нагрузки, какие планируются перемещения.

Материал производства.

От выбора исходного сырья зависит соответствие конвейерной сетки требованиям техпроцесса, периодичность ее обслуживания, скорость износа и общий срок эксплуатации. Основные материалы:

• Углеродистая сталь. Недорогой материал, но из-за низких антикоррозионных свойств подходит только для нейтральных сред.
• Нержавеющая сталь. Обладает устойчивостью к повышенной влажности, химическим веществам. Универсальный и не слишком дорогой вариант.
• Цветные металлы. Имеют более высокую стоимость, применяются там, где нужно обеспечить функционирование линии в сложных условиях: устойчивость к искрообразованию, воздействию кислот и т.д.
• Пластик и тефлоновые покрытия. Используется при невысоких температурах, незаменим когда нужно минимизировать массу оборудования или исключить нагар и прилипание перемещаемых предметов.

Важно: выбирая материал, следует учесть санитарные требования, соответствие стандартам, наличие сертификатов.

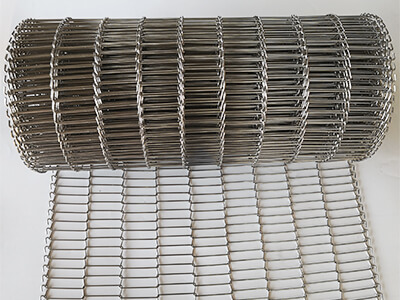

Тип плетения и конструкция.

Сетки бывают различных типов. Основной критерий классификации – пространственное расположение формирующих их проволок:

• тип 1 и 2 – плетеная одинарная;
• тип 3, 5, 8, 9 и 10 – сборная одинарная;
• тип 4, 6 и 7 – сборная двойная;
• тип 11 – глазировочная.

Нужно обращать внимание на удобство ее обслуживания. Выбрав сложную конструкцию, важно обеспечить легкость замены, профилактики или ремонта.

Размер, шаг ячейки, диаметр проволоки.

От этих характеристик зависит область использования. Необходим точный учет всех размеров.

• Крупная ячейка. Ее преимущество - способность выдерживать значительный вес. При этом из-за большого размера существует опасность просеивания нужной продукции.
• Мелкая. Предназначена для работы с продукцией малых размеров либо для сыпучих продуктов и материалов. Ее особенность - может часто забиваться.

При определении оптимального диаметра проволоки необходимо отталкиваться от массы и типа выпускаемых изделий, скорости транспортировки. Для продукции малых размеров выбирается плотная и тонкая конвейерная сетка, что исключает потери при перемещении. В сложных условиях работы в липких или агрессивных средах отлично справляются модели с самоочищающимся шагом.

Способ монтажа на конвейер.

Существуют следующие решения:

• Монолитное крепление. Предназначено для оборудования, в котором не предполагается замена сетки. Соответственно, при установке новой могут возникнуть серьезные трудности.
• Замки. Предназначены для длинного конвейера, когда нужно обеспечить его безопасное функционирование. Позволяют оперативно проводить монтажные и демонтажные работы.
• Кромки и петли. При этом способе на установку или снятие сетки уходит минимум времени.

Важный момент: способ соединения с конвейером и необходимость применения специального инструмента при монтаже нужно обсудить с представителями компании-поставщика еще до оформления заказа.

Частые ошибки

Среди типичных ошибок, которые допускаются при выборе сетки, можно выделить следующие:

• Не совсем правильная оценка прочности. Дешевая или облегченная сетка может не выдержать нагрузку в случае ее даже небольших изменений.
• Неверно выбран шаг ячейки. В результате часть продукта теряется, ячейки забиваются, приходится часто убирать рабочее пространство.
• Неправильная оценка условий эксплуатации: уровня температуры или присутствия химически активных веществ. Итог: ускоренный износ.
• Неполный учет санитарно-гигиенических требований. В результате продукция не соответствует нормам, что приводит к штрафам, браку и финансовым потерям.

Практические советы

• Необходимо максимально точно и подробно составить запрос для компании-поставщика, в котором описать задачу, предоставить данные о выпускаемом продукте, исходном сырье, условиях работы (температура, среда).
• Запросить информацию о кейсах с успешными решениями в подобных производственных линиях.
• Нужно убедиться в соответствии параметров сетки условиям эксплуатации, а также требованиям по запасу прочности, чистке и др. В случае нестабильности производственного процесса запас должен быть не менее 25-30%

Чек-лист подбора конвейерной сетки

• Где она будет использоваться, какие особенности технологического процесса?
• Рабочая среда (влажность, температура, агрессивность)?
• Требуемый шаг ячейки, диаметр проволоки?
• Какой нужен способ соединения с конвейером, требования к простоте обслуживания?
• Какие советы дает предприятие-изготовитель по использованию, обслуживанию, ремонту?

Если при выборе конвейерной сетки стремиться максимально сэкономить, можно получить обратный эффект. Не соответствие эксплуатационных параметров приводит к серьезным издержкам: выпуску бракованной продукции, аварийным ситуациям, остановкам линии, головной боли для инженеров. Гораздо эффективнее будет другая стратегия: тщательная подготовка и подбор варианта, учитывающего все тонкости производства.

Перед заказом проконсультируйтесь со специалистами компании-поставщика, без стеснения уточняйте нюансы, запрашивайте успешные кейсы и рекомендации. Важно при этом предоставить все данные о своей конвейерной линии, это даст возможность найти оптимальное решение, гарантирующее длительное и эффективное функционирование вашего предприятия.

Пара часов, потраченных на выбор сетки, поможет избежать неожиданностей и обеспечит ее длительную и надежную работу!
